Leider noch nicht.
Ich warte noch auf das Ersatzteil, da es erst am Donnerstag passiert ist.
Ursache war durch das Schleifgeräusch an der Com2008/am Lenkrad direkt wrkennbar.
In der Com befindet sich eine Art Schleife.
Die hat sich zerlegt.
Werde eine Bebilderte Anleitung zur Verfügung stellen sobald das Teil draussen ist.
Werde auch zeigen was genau in der Com2008 krepiert ist.
Hallo Community,
hier ein kleiner Hinweis bei folgenden Fehlern:
- Airbag
- Gurtstraffer
- krachende Geräusche bei dem Lenken
- Hupe geht nicht mehr
- Lenkung etwas schwergängiger
Hierbei handelt es sich um einen defekt on der COM2008, umgangssprachlich auch Lenkstockschalter (Blinker, Licht, Scheibenwischer).
Sollte dieser Fehler auftauchen und die oben beschriebenen Symptome mit einhergehen empfehle ich das Auto sofort stehen zu lassen.
In meinem Fall blockiert die Lenkung stark je nach Lenkwinkel einschlag.
Im folgenden ein Bild zur Fehlermeldung die bei allen Modellen gleich ist.
Liegt vielleicht daran das der MCP mit arduino kein LIN richtig lesen kann
Für LIN sollte man das passende Equipment nutzen
Stichwort: LIN - Transceiver
So, jetzt kann ich auch selbst meine Erfahrungen teilen.
Hatte nun fast 2 Jahre den Snapmaker A-350.
Fazit , gut verarbeitet,3D Drick reudig und langsam, Laser mit Verbesserungspotential, Holz Dremeln super.
Hab glücklicherweise ohne Einbußen wegschaffen können.
Bin jetzt auf den Bambu Lab XC1 umgestiegen. Was soll ich sagen einfach Top.
Negativ ist das man an Bambu gebunden ist.
Zum Lasern nutze ich jetzt allerdings einen XTOOl, um längen besser als der Snapmaker.
Einmal die Federn Prüfen um auszuschließen das kein bruch vorhanden ist.
Könntest du mal Bilder posten wie es aussieht wenn die Anhängerkupplung ab ist?
Was musste denn abgeschnitten werden?
Bei dem 308 Ab 2013 sollte der Verstärker links im Kofferraum hinter der Verkleidung sitzen.
Eingestellt werden kann er mit beidem.
Vorausgesetzt man hat die Parameter.
Oft kam es bei mir vor, das beim Lasern von Holzwerkstoffen Rußspuren entstanden sind , die das Ergebnis echt grottig aussehen lassen haben.
Daher habe ich mir folgendes Air Assist zugelegt:
Soweit so gut. Jedoch ohne Hatlterung eher Schlecht,
Also musste was entsprechendes her.
Daher habe ich diese Halterung gefertigt die Problemlos auf den 10W Laserkopf des Snapmaker passt.
Der Schlauch wird einfach in die vorgesehene Öffnung eingesteckt.
Das Ergebnis ist, dass es keine Brandspuren mehr gibt.
Hier ein Bild der Halterung:
Viel Spass beim Ausdrucken!
Hallo Gemeinde,
hier biete ich den von mir entwickelten Konverter zum Download an.
Ich war es leid meine Konvertierungen über Webpages zu machen. Daher die Idee.
Es ist keine Installation notwendig und ich denke das Programm ist selbst erklärend.
Folgende Konvertierungen können damit durchgeführt werden:
- Ascii zu Hex
- Hex zu Ascii
- Binär zu Hex
- Hex zu Binär
- Binär zu Dezimal
- Dezimal zu Binär
-Text zu Hex
- Octal zu Dezimal
- Hex zu Dezimal
- Dezimal zu Hex
- X zu Hex
- Hex zu X
(X zu Hex und Hex zu X sind experimentelle Kreationen)
Habt Spaß beim ausprobieren!
Willkommen bei Teil 2 des Tutorials!
Wir setzen also direkt fort.
Ebenso müssen wir unter dem Reiter MIDDLEWARE and....USB_DEVICE anwählen.
Hier stellen wir unter Class for FS IP "Communication Device Class (Virtual Comport) ein:
Nun werden wir die SPI Ausgänge festlegen.
Dazu wählen wir den Reiter Connectivity und klicken Spi 1 an.
Unter MODE wählen wir FULL Duplex Master:
Um das ganze Übersichtlicher zu gestalten, beschriften wir den PIN A0 auf dem Prozessor.
Via rechtem Mausklick auf den PIN wähle wir die Option Enter User Label und nennen ihn CS PIN.
Wir haben somit erfolgreich die Pinbelegung festgelegt und gleichzeitig den Verklemmungsplan erstellt:
Jetzt müssen wir noch den Prozessor entsprechend einstellen.
Wählt dazu CLOCK CONFIGURATION mittig oben im Bild.
Eine Meldung erscheint die Ihr getrost mi NO beantworten könnt:
Je nach STM Modell das Ihr benutzt, muss der Prozessor entsprechend eingestellt werden um nicht zu wenig Leiszung zu haben oder auch nicht zuviel.
Hier die Einstellungen die Ihr übernehmen könnt für den STM32F401CDU6 bie 84Mhz:
Hier die Einstellungen die Ihr übernehmen könnt für den STM32F411CEU6 bei 96 MHz:
Habt Ihr alles fertig, dann Speichert nun euer Projekt, beendet das Programm aber nicht.
Wir werden den STM nun mit dem ST-Link verkabeln.
Leider stimmt bei den meisten STM's die Beschriftung nicht.
Hier ein Beispiel eines nicht korrekt beschrifteten STM's.
Die Beschriftungen von 3,3 V und SWDIO wurden gegenüber der Voderseite auf der Rückseite falsch beschriftet.
Die richtige Beschriftung befindet sich auf der Rückseite:
Daher zeige ich euch nun verschiedene Pläne die Ihr nutzen müsst, je nachdem ob die Beschriftung korrekt ist oder nicht.
Anschlussplan bei korrekter Beschriftung:
Anschlussplan bei inkorrekter Beschriftung:
Wenn ihr korrekt angeklemmt habt, könnt Ihr den ST-Link in den USB-Ports eures Computers stecken.
Nun klickt in der STM32 CUBE IDE auf DEBUG, der ST-Link muss eingesteckt werden, dan nach dem kompilieren des Codes
die Daten direkt auf den STM übertragen werden:
Sollte Alles korrekt sein, werden folgende Nachrichten angezeigt:
Entfernt danach den ST-Link vom Computer und klemmt Ihn auch vom STM ab.
Dieser Schritt ist wichtig, denn Ihr dürft nicht gleichzeitig den ST-Link mit Spannung versorgen und den STM via USB Kabel da dies
ansonsten zu einem Kurzschluss führt.
Nun öffnet den Gerätemanager unter Windows, unter Anschlüsse (COM & LPT) solltet ihr nun den STM finden:
Wir verdrahten den STM nun wie auf folgendem Bild mit dem MCP2515:
Entfernt das USB Kabel vom STM und klemmt den ST-Link wieder an.
Öfnet die Arduino IDE.
Wir weden die Einstellungen für das Board vornehmen.
Achtet darauf das ihr EUER Board auswählt.
Ihr benötigt keine Auswahl des Comports da wir den Sketch später via Serial Wire Debug (SWD) hochladen.
Restliche Einstellungen sind die gleichen:
Nun benötigen wir einen Sketch den wir aufspielen.
Ich habe diesbezüglich folgenden sketch dazu genutzt zum testen:
Um den Sketch mit dem STM32 zu nutzen passen wir Ihn etwas an.
WIr ergänzen unter Configuration:
#define CS_PIN_CAN0 A4
#define INT_PIN A0
#define MISO_PIN_CAN0 A6
#define MOSI_PIN A7
#define SCK_PIN A5
und löschen #define CS_PIN_CAN0 10.
Optional können wir das optische Feedback durch blkinken einer LED an C13 ebenfalls im Sketch realisieren.
Dazu ersetzen wir die Zeilen 683 bis 689 durch folgendes:
void loop() {
if (Serial.available() > 0) {
recvWithTimeout();
// Toggle the LED state
digitalWrite(PC13, !digitalRead(PC13));
} else {
timerCallback();
}
}
Nun verbinden wir unseren STM wieder mit dem ST-Link und laden den Sketch via SWD hoch.
Nach erfolgreichem hochladen sollte folgendes in der Arduino IDE Nagezeigt werden:
Entfernt den ST-Link und steckt euer USB Kabel an den STM.
Öffnet den Terminal des Arduino IDE.
Ihr könnt jetzt auf gewohnte Weise wie auch bei dem Arduino mit dem STM arbeiten.
Solltet Ihr andere Terminals wie zum Beispiel YAT oder ähnliches nutzen, denkt daran RTS und DTR zu aktivieren, da ihr ansonsten keine Daten erhaltet.
In Yat kann dies zum Beispiel mit der aktuellen Version wie folgt eingestellt werden :
Terminal -> Settinsg -> Control Pin -> Haken bei RTS und DTR auf on.
Ich hoffe euch hat das Turorial gefallen und der ein oder andere kann es nutzen!
Hinweise:
- Grundsätzlich kann dieses auch mit anderen Sketches für die Can-Bus Kommunikation durchgeführt werden.
- Wenn der STM als Virtual Comport erkannt wird nach dem Ihr die Prozessor Einstellungen geflasht habt, müsst Ihr dies zuküntig nicht mehr tun.
Hallo Gemeinde!
Ergänzend zu der Nutzung von Arduino's oder auch ESP möchte ich heute mein Tutorial zur Nutzung von STM32 Boards vorstellen.
Zusätzlich erkläre ich wie man ein Arduino Sketch auf den STM läd.
Warum das ganze? Ganz einfach, Performance!
Dazu füge ich einfach mal die Specs eines STMF401CDUGQ , einem Arduino NANO und einem STM32F411CEU6GQ an.
Ich erspare mir diesbezüglich die lange Rede , lesen könnt Ihr selbst.
Jedoch ist schnell ersichtlich das ein STM32F411CEU6GQ mit 100 MHz mehr Leistung hat als ein NANO mit 16 MHz.
Kaufen könnt Ihr so einen STM z.B. hier, ebenso den ST-Link v2 den Ihr benötigen werdet:
Hier ein Bild des ST-Link:
Ebenso benötigen wir einen MCP 2515 wie auch bei einem Arduino zur Can-Bus kommunikation, hier ein Beispiellink zum bestellen:
https://de.aliexpress.com/item/1005005995120126.html
Grundlagen der Arduino Nutzung sind zwingend notwendig.
Neben dem STM und dem ST-Link, benötigt Ihre fiolgende kostenlose Softwares:
STM32CubeIDE 1.14.1:
https://www.st.com/en/development-tools/stm32cubeide.html
Virtual Comport Driver (optional):
https://www.st.com/en/development-tools/stsw-stm32102.html
Nach der Software Installation können wir loslegen.
Wir öffnen dazu zuerst die Arduino IDE und klicken auf DATEI -> Voreinstellungen:
Danach werden wir wie im folgenden Bild rechts neben dem blau markierten Text das Icon anklicken:
Ein neues Fenster öffnet sich:
Gibt hier nun folgende Adresse im Textfeld ein und bestätigt mit OK:
https://github.com/stm32duino/BoardManagerFiles/raw/main/package_stmicroelectronics_index.json
Als nächstes laden wir über den Boardverwalter die STM-Boards in Arduino.
Dies ermöglicht eine spätere Auswahl verschiedener Boards.
Auch hier öffnet sich ein neues Fenster:
Gibt in der Suchzeile "STM" ein.
Installiert nun STM32 MCU based boards.
Beendet nun die Arduino IDE, wir benötigen es derzeit nicht mehr.
Startet nun STM32CubeIDE.
Mit diesem Programm werden wir den Prozessor, seine Ausgänge und Eingänge sowie auch die entsprechenden HAL-Driver installieren und einstellen.
Öffnet dazu ein neues Projekt:
Je nachdem wo oder was Ihr bestellt habt, solltet ihr noch mal euren Chip auf dem STM kontrollieren, hier Beispielbilder um den Prozessor zu identifizieren:
Habt Ihr festgestellt welcher Prozessor verbaut ist, könnt Ihr weitermachen, gibt den Namen eures Prozessors in der Suchmaske ein:
Wählt euren Prozessor aus und bestätigt mit OK.
Ein neues Fenster öffnet sich, gibt dem Projekt ein Namen und wählt die selben Einstellungen wie im folgenden Bild, bestätigt mit Finish:
Folgend sollte das Programm nun aussehen:
Nun können wir den Prozessor einstellen.
Klickt als erstes auf den Reiter Syastem Core.
Klickt RCC an.
Stellt High und Low Speed clock jeweils auf Crystal Ceramic Resonator.
Dadurch werden die PC14 und PC15 sowie PH0 und 1 belegt:
Danach klicken wir rechts am Pozessor mit einem Mausklick auf PIN A0, wir können diesen somit auf GPIO-Output festlegen:
Um den STM später als USB nutzen zu können, sollten wir es Ihm auch beibringen.
Nach klick auf den Reiter Connectivity können wir auf USB_OTG_FS anwählen.
Wir stellen MODE auf DEVICE_Only:
Um das Turial weiter zu verfolgen, schaut euch Teil 2 des Tutorials an.
Ja es waren zwei dabei.
Müsste mal schauen, kann aber sein das ich den Schrott schon weggebracht habe.
Hallo,
Erfahrungsbericht von China-Stossdämpfer:
- Schrauben korrodieren Schnell.
- Motorhaube verzieht sich nach einer Zeit.
- Stoßdämpfer instabil.
Finger weg von Chinaware in dem Kontext.
Grüsse
Kurz knapp, geht nicht.
Desweiteren, die .Cal deines Wave2 ist nicht für das Wave 4 gedacht da unterer anderem Daten fehlen.
Also.
Das war nicht so gut.
Ich würde vorschlagen zuerst al alle Sicherungen der originalen BSI zu prüfen.
Eventuell hilft das schon einmal.
Das kann ich dir nicht beantworten , mein Auto ist aus 2013.
Da habe ich extra den Schwedenmodus aktiviert das die Rückleuchten immer an sind.
Stimmt , kann auch über minus geschalten werden
Hatte ich schon ganz vergessen XD
Meines erachtens ist der Stecker nicht geeignet.
Warum?
Wenn dein Auto in den Tagfahrmodus schaltet, schaltet sich die Beleuchtung der hinteren Leuchten aus.
Somit auch keine Funktion der Kamera da sie nicht mit Spannung versorgt wird.
Kannst natürlich das Automatische umschalten des Tagfahrlichtes durch drehen der Wahlposition der Hauptscheinwerfer dauerhaft deaktivieren. Dann sind deine Lichter immer an und Kamera sollte immer gehen.
Wenn er Glück hat , ist es nur die BSI.
Wenn jedoch alle Glühlampen defekt wären können auch mehrere Bauteile defekt sein.
Um eine BSI neu anzulernen, muss eine neue BSI her und auch der Wegfahrsperre Code muss vorhanden sein.
Zudem kann man das nicht einfach so anlernen. Das muss bei Peugeot gemacht werden.
Dies erfolgt über einen Server der die kompletten Konfigurationen anhand der Fahrgestellnummer abruft.

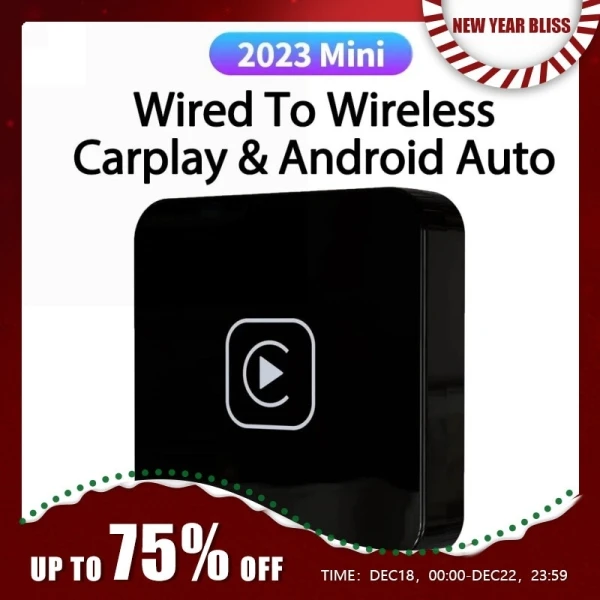

Da ich mal schauen wollte ob Android Auto mit einem Low-Budget Gerät funktioniert, habe ich mir folgendes Gerät zugelegt:
Im Angebot habe ich knappe 20€ dafür hingelegt und muss sagen das ich positiv überrascht bin.
Alles funktioniert einwandfrei.
Getestet auf einem Nac Wave3.
Einsteigen, dann im NAC auf das Android Auto Symbol drücken, das war es schon.
Diese Box kann entweder als Android Auto oder als Carplay Model bestellt werden.
Hier ein paar Beispiel Bilder für euch.
Solltet ihr euch fragen warum im letzten Bild zum einen die Navigation rechts ist und leer und der Player links, gibt es folgende Antworten:
Navigation habe ich deaktiviert in Tom Tom Amigo.
Medien und Navifenster können in den Android Auto Einstellungen invertiert werden.
